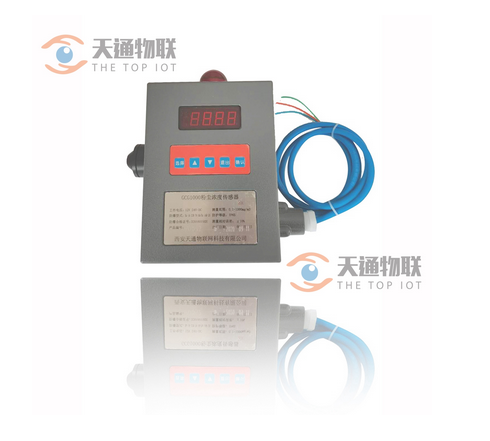

型号:GCG1000
更新时间:[2024-03-06]1 概述
产品特点:
GCG1000 型粉尘浓度传感器根据 WS/T206-2001 公共场所空气中可吸入颗粒物测定方法--光散射 法设计,吸收消化了国内外先进的测尘技术,采用红外激光器和进口光电倍增管,将进入暗室里的浮 游粉尘在红外激光照射下,在粉尘性质一定的条件下粉尘的散射光强正比于粉尘质量浓度,将散射光 强度转换成电信号,通过预置 K 值可直接计算出粉尘的质量浓度。计算出粉尘的质量浓度通过液晶屏 直接显示并转换成数字信号输出,供环境监测或其他测控系统使用。 其特点是:测量快速准确、灵敏度高、性能稳定、负载能力强,光道受积尘污染影响小,通过预置 K 值可测量各类粉尘质量浓度,同时可设定粉尘浓度超标报警阀值,粉尘超标时自动声光报警。

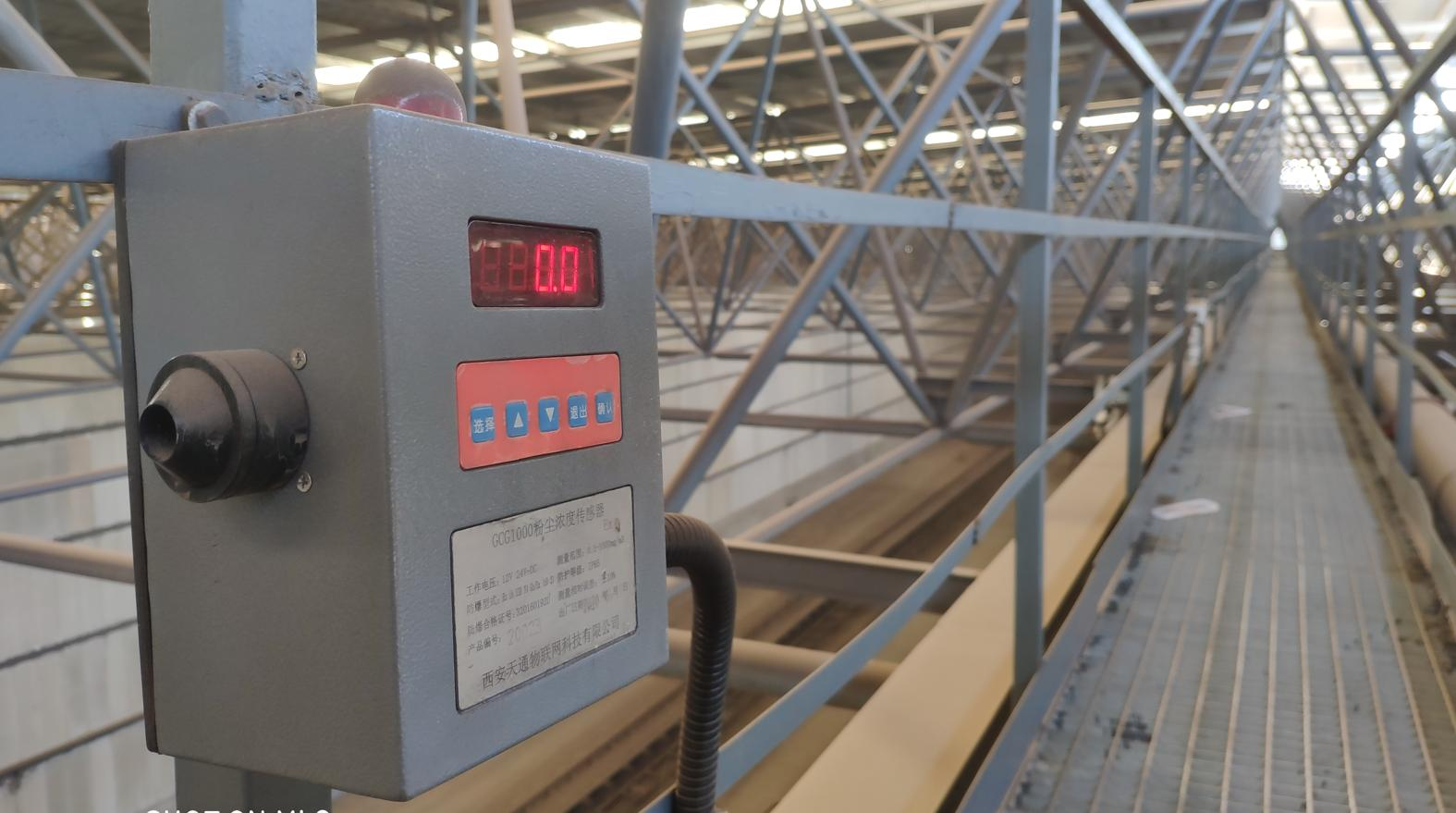

主要用途及使用范围:
GCG1000 型粉尘浓度传感器主要用于各种粉尘作业场所总粉尘的连续监测,公共场所等环境监测。

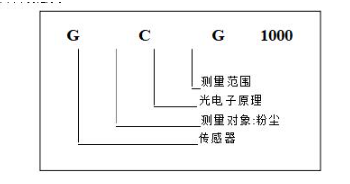

型号的组成及其代表意义:
2 主要性能指标:
(1)测定原理:光散射原理,泵吸式;
(2)测定对象:作业场所粉尘检测、粉尘环境监测。
(3)测量误差: ±15%;
(4)测量范围:0.1 mg/m³~1000 mg/m³ ;
(5)显示方式:液晶显示;
(6)信号输出: RS485 输出
(7)工作电压:12V~24V(本安)
工作电流: ≤250mA
(8)粉尘浓度报警点:可任意点设置,声光报警
(9)使用环境: 温度:-20℃~40℃℃;
相对湿度:<95%;
大气压:86 kPa~106kPa;
(10)尺寸: (220X180X95) mm
(11)重量: ≤ 2.0 kg
(12)防爆形式: 矿用本质安全型,工业防爆型,粉尘防爆型、普通型。
3 结构说明:

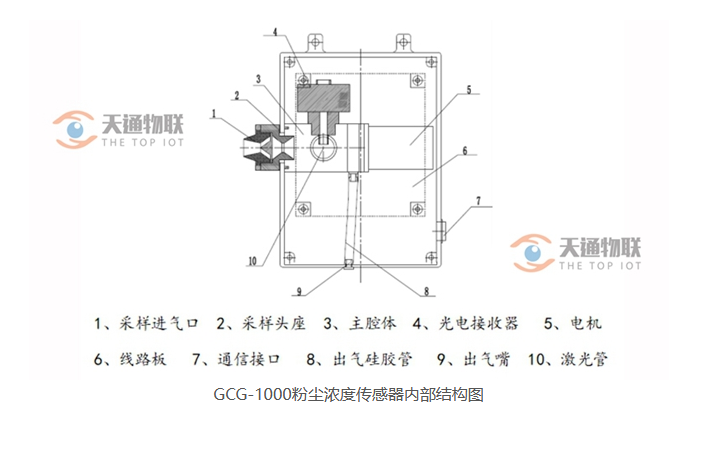

图 1 为 GCG1000 型粉尘浓度传感器的原理图。外部含尘空气在风机的吸引下进入采样口,经导流
装置(遮掉外部光线)进入检测器暗室。暗室内的平行光与受光部的视野成直角交叉构成灵敏区(图中斜线部分),粉尘通过灵敏区时,其 90℃方向散射光透过狭缝射进光电倍增管转换成光电流,经光电 流积分电路转换成与散射光成正比的电信号。通过放大电路和 A/D 转换电路计算出粉尘的质量浓度。

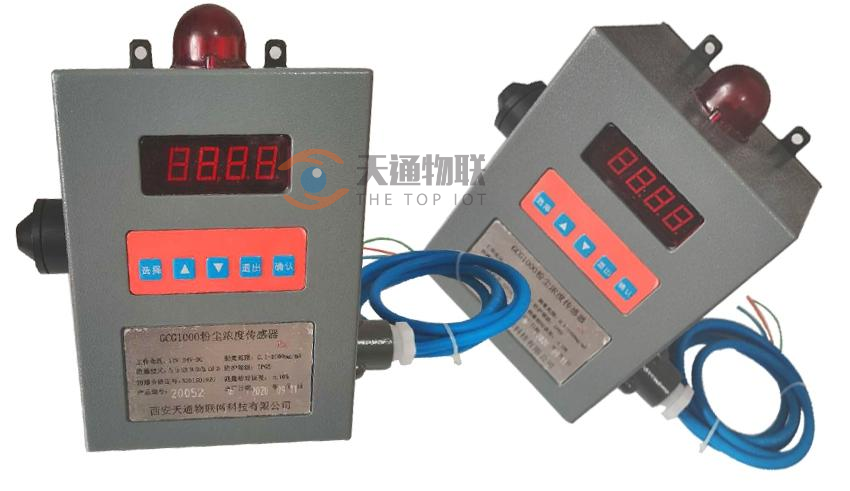

仪器的结构图(图2)
图2
1 |
声光报警灯 |
2 |
外壳 |
3 |
压紧螺母 |
4 |
显示窗 |
5 |
传感器 |
6 |
接地螺丝 |
5 使用方法:
1 、 接通电源(红线为电源正,蓝线为电源负,RS485(A+)白色、RS485(B-)绿色,仪器电源灯亮,仪器检测装置启动。
2 、 检测装置正常启动后,仪器进入正常测量阶段,显示测得的粉尘浓度,并输出粉尘浓度值相对应的数字信号。
6 仪器的标定与遥控器操作方法:
1) 仪器的标定:
粉尘光散射比例系数的标定可以采取平行采样标定法。平行采样标定法是在传感器的旁边放置 一台 粉尘采样器,在传感器测量的同时,用该采样器采样,并记录下传感器的测量数据 10 组 以上,取其算术平均值作为传感器的测量值,标准粉尘采样器采集粉尘后,用天平称重法测定粉尘
浓度值,并作为标准浓度值,按公式(1)计算比例系数。
粉尘光散射比例系数计算公式:
K=C 标/C 测 ( 1)
式中:K——粉尘光散射比例系数;
C 标——用天平称重法测定粉尘浓度值,mg/m3;
C 测——传感器测定粉尘浓度值,mg/m3。
仪器在出厂前已经标定,用户使用过程中应一年标定一次。我公司有先进的粉尘浓度标定设备,
请委托我公司进行标定。

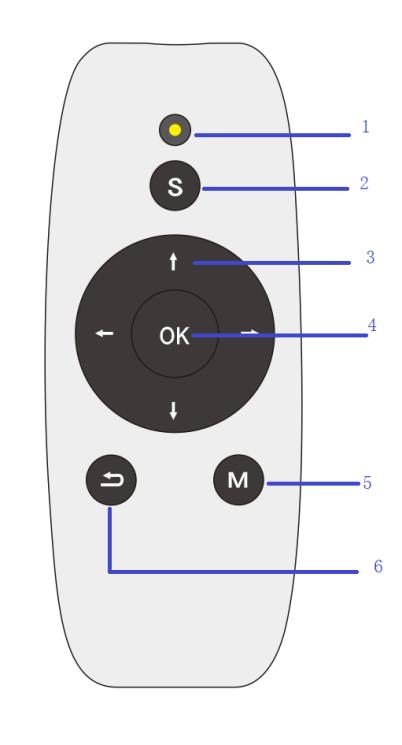

2) 仪器遥控器的操作
1.按下此键进入仪器系数调整菜单(次菜单数据出厂前已设置好,请勿改动)
2.按下此键进入为RS485地址设置菜单,通过【上】【下】键改变该设备的RS485地址,地址从1开始,最⼤ 99。
3.为【上】【下】【左】【右】键
4.为确认键
5.按下此键进入报警设置菜单,可以任意设置报警值
6.按下此键为返回键
