一、行业背景

  燃煤电厂、煤矿的输煤系统设备多、传输距离长、运行方式复杂、运行环境恶劣、故障因素多，极易发生事故。特别是对于长达数公里的输煤皮带系统，煤炭在运输时发生自燃的可能性很高，每年都有电厂因为输煤皮带起火断裂，造成锅炉断煤、机组停运，造成重大经济损失。所以，对煤场进行温度实时监控，防止起火是保障安全稳定运行的必要手段之一。

二、煤场设备复杂性

      煤电厂包含大量复杂的机械设备和电气系统，这些设备和系统往往运行在高温、高压、高负荷的环境下。红外热成像仪能够远距离、非接触地测量设备表面的温度，及时发现潜在的过热、短路、接触不良等安全隐患，从而避免设备故障和事故的发生。

1、产品特点

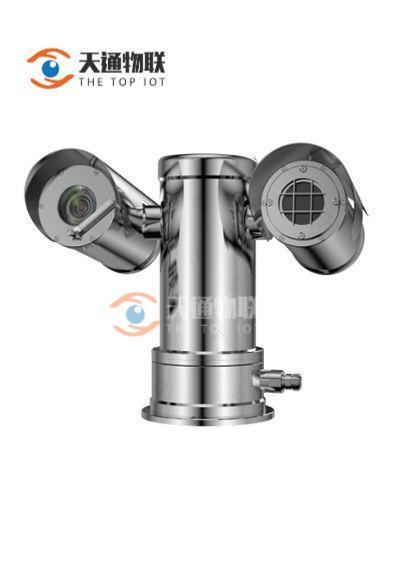

  防爆监控测温型红外热成像仪是集红外热成像、可见光和嵌入式处理系统于一体的实时监测、监控设备，此设备可对运行中的设备进行自动巡检，实时监测，自动预警和实时获取设备故障状态热信息，并自动生成相应的温度变化报表，内置分析功能，自动发送分析结果，也可根据分析结果共享至逻辑控制器，用于报警和控制外部设备，具有不停电、远距离、安全可靠、检测精度高等特点，是实现在线监测和设备状态检修的非常有效的手段之一；红外热成像仪采用非制冷型红外探测器，主要用于夜间、雨雾天气情形下及恶劣环境的监控，可以全天候工作，在白天和黑夜及烟、雾、雨雪、灰尘等条件下也有较佳表现。

    防爆监控测温型红外热成像仪适用于具有ⅡA、ⅡB、ⅡC类可燃性气体，引燃温度组别为T1-T6组的1区、2区，可燃性气体或蒸气与空气形成的爆炸性混合物的场所，也适用于引燃温度组别为T1-T6组的20区、21区、22区，含有可燃性粉尘混合物的场所。如：石油、化工、矿井、医药、油库、轮船、钻井平台、加油站、粮食加工储存等。

2、功能特性：

（1）热成像采用业界的非制冷氧化钒焦平面探测器，灵敏度高，图像质量好。

（2）可见光采用星光级1/1.9"200万CMOS图像传感器，很好地展现低照度环境。

（3）可见光支持30倍光学变倍。

（4）支持火点探测报警、拌线入侵、区域入侵、多种触发规则联动动作、目标过滤等多种智能功能。

（5）支持IP白名单和黑名单、MAC白名单与黑名单、多级用户管理，人性化监控保密和权限管理。

（6）低码流传输，更省带宽。

（7）支持GBT28181、ONVIF等网络协议，组网更便捷。

（8）支持多帧合一宽动态、高级图像降噪，很好地展现白天、夜晚视频图像。

（9）精准的三维定位功能，捕捉目标更方便、快捷、准确。

（10）支持WEB、手机和PC等多种客户端预览查看视频图像。

（11）单IP方案，丰富的网络扩展能力，易于接入各种视频监控平台。

（12）SD卡本地存储，支持断网续传。

（13）支持白热，黑热，聚变，彩虹，金秋，午日，铁红，琥珀等14种伪彩可调。

（14）支持语音对讲。

（15）支持高精度非接触式温度测量。

（16）云台旋转范围水平:360°连续旋转垂直:-90°～90°；云台校正功能应具备对摄像机的水平和俯仰角度进行校正操作。

（17）探测器类型：非制冷氧化钒焦平面探测器；探测器像素640×512；光谱范围：8 μm～14μm；热成像镜头焦距：15mm；热成像视场角：水平：41° 垂直： 31°；

（18） 高精度非接触式温度测量，测温范围：低温模式：-20°C~+150°C，高温模式：100°C~+550°C，自动切换模式；测温距离（最近）：1m（目标大小0.1mx0.1m）；测温距离（最远）：5m（目标大小0.1mx0.1m）；

（19） 可见光视频图像星光级低照度要求在补光灯关闭的情况下:彩色:≤0.0002lx(AGC ON、应能分辨反射式视频矩阵测试卡中彩色色块)黑白: ≤0.00011x(AGC ON、应能分辨反射式视频分辨率测试卡中圆形轮廓)

（20） 透雾功能：光学透雾；可见光防抖功能：电子防抖；

（21）可见光镜头不低于30倍，焦距：5.5mm～248mm；可见光视场角：水平：61.8°~2.2°垂直：36.3°~1.3°；

（22） 雨刷功能：手动/定时；

（23） 可对可见光和热成像视频图像画面上高探测温度和低探测温度的目标进行跟踪和标注，高探测温度目标和低探测温度目标可分别用不同颜色进行标注，并可显示高和低探测温度值；低探测温度小于或等于某个温度，高探测温度高于或者等于某个温度时，应触发报警。

（24） 火点侦测距离（最远）：540m（目标大小2mx2m）；吸烟检测；烟雾检测，烟雾检测距离：5000m（目标大小5mx5m）；

（25） 智能行为分析屏蔽功能应满足通过浏览器设置屏蔽像素值及屏蔽模式，设置成功后，样机可屏蔽低于预设像素值或高于预设像素值的目标

（26） 可根据所处环境、季节和时间段等参数自动对烟火检测算法参数进行调节。

（27） 摄像机具有1个RJ45网络接口、2路报警输入、2路报警输出、1路音频输入、1路音频输出、1个CVBS模拟视频输出接口、1个RS485接口

（28） 供电方式：AC100~240V；功耗：＜120W；

（29） 工作温度：-40℃ ~ +60℃；工作湿度：≤95%；

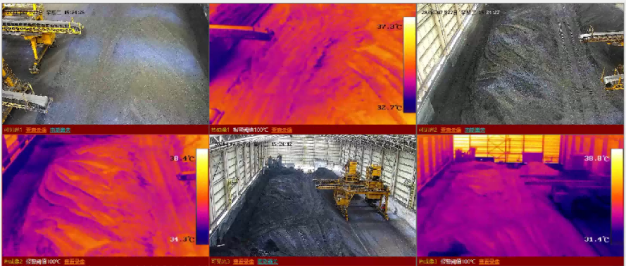

3、软件画面
