煤场安全监测系统

    一、理论基础

    近年来，由于国民环保意识和国家环保要求的逐步加强，国内火电厂、煤化工厂等兴建料场的情况很多，与传统的露天储煤相比，料场的封闭储煤能有效降低粉尘污染，减少煤在存储过程中的损耗，因此而得到了广泛应用。

    然而，在采用料场进行封闭储煤时也存在着较大的安全隐患。在实践中由于易燃煤种保存时间过长而造成存煤升温，进而引发自燃，甚至因煤堆自燃产生可燃性气体而导致爆炸。为防止此类情况发生，在进行煤场环境安全监测时对料场等封闭煤场内的数据进行实时监测，并及时有效提供安全预警，就显得尤为重要。

    为防止条形煤场内易燃煤种保存时间过长造成存煤升温和自燃或者可燃性气体浓度过高而发生意外事故，所以在大型条形煤场的监测装置中，对煤场储煤的温度、可燃性气体、有毒气体、烟雾、明火等参数进行监测，确保其运行参数处于安全控制范围之内。如某参数超出允许范围，立即发送报警信号，及时提醒运行人员采取必要的措施，消除事故隐患，保障运行安全。

    对于条形煤场运行参数的监测，目前国内尚没有相应的标准和规范遵循；参照“日本室内储煤场防火基准”(下表)，SSDZ型条形煤场监测装置设置煤场温度，可燃气体浓度和烟雾明火等参数的实时监测，并设置了报警限；便于现场工作人员操作和采取相应的对策。

    二、系统概述：

    1、标准和规范：

    煤场安全监测装置（包括红外温度监测、料仓挡煤墙测温、明火煤、可燃气体、烟雾监测）的方案符合下列标准、规范和有关的中国国家标准(GB)的要求（但不限于此）：

    GB50660 大中型火力发电厂设计规范

    GB4717 火灾报警控制器

    GB50116 火灾自动报警系统设计规范

    GB50166 火灾自动报警系统施工及验收规范

    GB50229 火力发电厂与变电站设计防火规范

    DL/T5137电测量及电能计量装置设计技术规程JB/T 5947 工程机械 包装通用技术条件

    GB/T3873通信设备产品包装通用技术条件GB50016 建筑设计防火规范

    DB34/183 图像型火灾安全监控系统设计、施工及验收规范GB15631特种火灾探测器

    2、煤场监测装置基本组成：

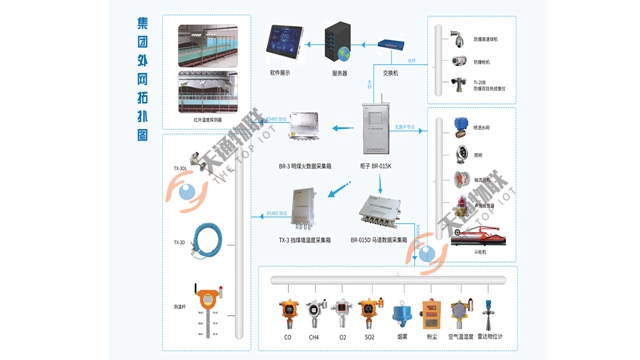

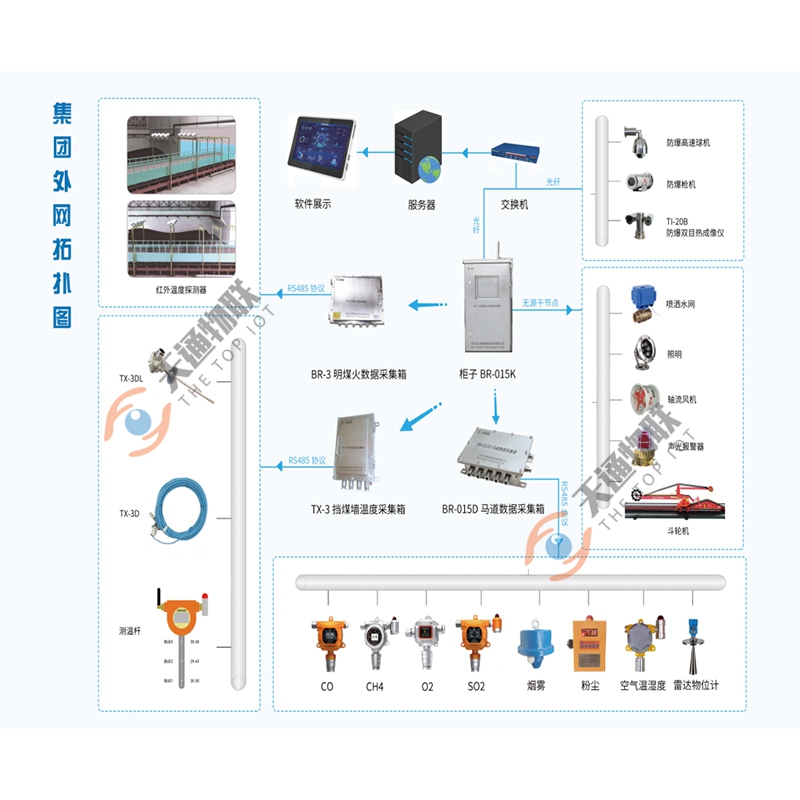

    集团网络型云服务，成套系统拓扑图，本方案针对内网结构设计，此系统在此不予赘述。拓扑图如下：

    该系统可完成：可视、可查、可管；当前的煤场信息化发展还存在不可忽视的困难和问题，具体表现为：

    1、缺乏有效统筹规划和顶层设计，分公司间各自为政建设系统，且低水平重复建设；

    2、 信息化标准体系不一致，彼此差异性大，无法实现煤场全面的信息采集、集成、实时监控的信息交换平台建设；

    3、 不能直观地显示煤场的全貌和煤堆立体的储煤环境，只能通过简单的报表反映煤堆的生态指标，给科学储煤决策带来困难；

    4、 整个煤场子系统繁多，操作不便，数据不直观，管理者与具体业务人员信息不对称；

    5、 子系统不断增多，应用分散，管理越来越复杂，煤场管理人员负担越来越重，缺乏直观的可视化平台统一集成管控。

    三、煤场安全监测红外热成像系列：

    封闭煤场红外热像仪（点击查看详情）

    四、煤场安全监测气体检测系列：

    1、CH4 传感器（点击查看详情）

    2、O2 传感器（点击查看详情）

    3、CO 传感器（点击查看详情）

    4、烟雾探测器（点击查看详情）

    5、粉尘浓度传感器（点击查看详情）

    五、煤场安全监测综合采集系列：

    煤场安全监测综合采集系统（点击查看详情）

    六、输煤廊道皮带明火煤监测系列：

    输煤皮带明火煤监测系统（点击查看详情）

    七、安全监测平台软件：

    安全监测平台软件用于数据收集和处理、数据库管理、图形报表显示等。实现逼真的画面显示、人机对话、重要数据的曲线记录和查询、报警记录和查询、事故记录和查询、打印报表等功能。

    安全监测平台软件通过数据接口与红外热像测温系统、可燃有毒烟雾气体监测系统以及明火煤监测系统进行命令交互和数据传输，并在后台实现温度数据的报表统计、分析及辅助决策。

    安全监测平台软件必须具备实时温度状态可视、异常报警、系统用户管理、历史记录、统计报表和查询等主要功能。

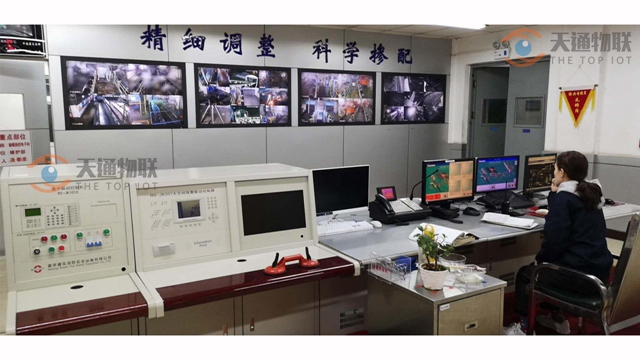

    后台监控软件平台由显示器、系统服务器、系统 PLC 控制器以及网络设备等组成，系统服务器布置在斗轮堆取料机无人值守系统集控平台上，系统 PLC 控制器布置在输煤电子间的煤场安全监测服务器柜中用于各监测数据的收集及处理。

    煤场安全监测中的各监测数据可通过接口送至煤场数字化信息管理系统。
