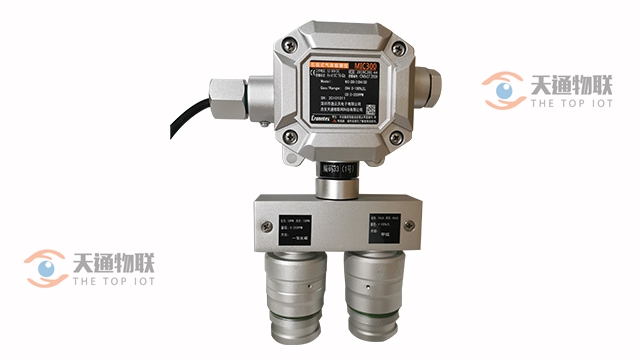

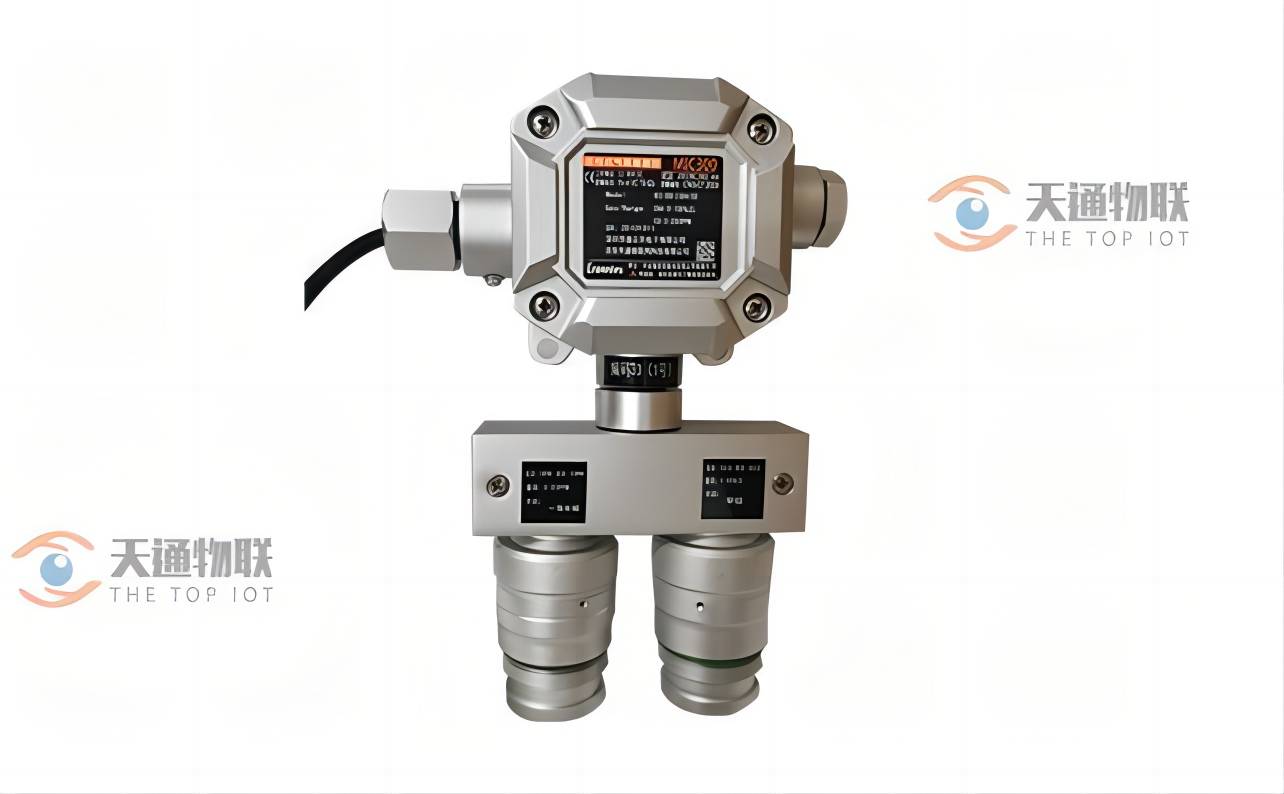

封闭煤场组合式气体检测仪

一、设备概述

    MIC-300系列在线式气体检测仪应用于现场气体浓度 24 小时连续在线监测，1.7 寸高清彩屏显示现场浓度，超标现场声光报警(选配），可实现远程信号传输。采用国际知名品牌的气体传感器，主要检测原理有：电化学、红外、催化燃烧、热导、PID 光离子等。

    MIC-300可以检测管道中或受限空间、大气环境中的气体浓度；气体泄漏和各种背景气体为氮气或氧气的高浓度单一气体纯度。检测种类超过 500 余种。坚固耐用的防爆外壳适用于各种危险场所及恶劣的工业环境，广泛应用于石油、化工、冶金、炼化、燃气输配、生化医药等行业。

    应用场合：石油、化工、医药、环保、烟气分析、空气治理等所有需要固定安装，在线检测气体浓度的场合

    二、设备特点：

    ● 防反接设计，任意形式的反接都不会损坏仪器。

    ● 两个电缆进线口，方便现场安装。

    ● 独立气室结构，响应迅速, 优异的长期稳定性。

    ● 丰富的人机界面，1.7 寸高清彩屏，显示实时浓度、报警状态。

    ● 多种通讯方式可供选择

    ● 多种报警方式报警模式设置

        报警方式：显示屏视觉报警、可选配现场声光报警；

        报警种类：浓度报警、故障报警；

        报警模式：低报警、高报警、区间报警、加权平均值报警。

    ● 红外遥控

        标配红外遥控器，可实现在危险场合免开盖操作，有修改报警点、浓度校准、零点校准、消音、恢复出厂等功能。

    ● 误操作识别功能，浓度校准误操作自动识别并阻止，能避免人为因素造成的不良

    ● 零点自动跟踪，长期使用不受零点漂移影响。

    ● 目标点多级校准，保证测量的线性度和精度，能同时符合国家标准和地方计量局标准。

    ● 数据恢复功能，可以选择部分或全部恢复，免去误操作引起的后顾之忧。

    ● 日志记录，记录校准日志、维修日志、故障记录，传感器寿命，下次浓度校准时间提醒功能。

    ● 隔爆电路设计，防爆、防震、抗静电，抗电磁干扰，二级防雷，抗高强度脉冲浪涌电流冲击、符合 EMI、EMC 标准，通过国标测试。

    ● 防护等级达IP67，防水溅、防尘。

    ● 执行标准：GB15322.1-2003《可燃气体探测器第 1 部分》；

        GB 3836.1—2010  《爆炸性气体环境用电气设备 通用要求》；

        GB 3836.2—2010  《爆炸性气体环境用电气设备 隔爆型“d”》；

        GB 3836.4—2010 《爆炸性气体环境用电气设备 本质安全型“i”》。

    三、设备参数：

    ● 检测气体：（氧气）O2、一氧化碳（CO）、甲烷（CH4）

    ● 检测范围：0～1、10、100、1000、5000、50000ppm、100MG/L、100%LEL、20%、50%、100%Vol 可选，根据现场环境和用户需求而定

    ● 分 辨 率：0.001ppm（0-10ppm ）/0.01ppm（0～10 ppm）；0.01ppm（0～100 ppm），0.1ppm（0～1000 ppm），1ppm（0～5000 ppm ）；0.01MG/L；0.1%LEL；0.01%，0.001%Vol

    ● 检测原理：电化学、催化燃烧、红外、热导、半导体、PID 光离子等，根据量程、现场环境和用户需求而定

    ● 传感器寿命：电化学 2-3 年，催化燃烧 2-3 年，红外 5-10 年，热导 2-5 年，半导体 2-3 年，PID 2 年

    ● 检测方式：在线检测，扩散式测量；可选管道式、流通式、外置泵吸式、内置泵吸式测量

    ● 显示方式：现场 1.7 寸高清彩屏显示，可选配控制器（MIC2000/MIC3000）远程显示、控制、报警

    ● 检测精度：典型精度为≤±3% FS（更高精度要求可根据传感器性能定制）

    ● 不确定度：≤±2%

    ● 线性度：≤±2%

    ● 重复性：≤±2%

    ● 响应时间：T90≤20秒

    ● 恢复时间：≤30秒

    ● 工作电压：12～30VDC，单台设备标准电源为 24VDC，可选配 1A 或大于 1A 的直流稳压开关电源为其供电

    ● 电源参考：24V，5A 的开关电源可以带动 40 台有毒气体检测仪，或 15 台可燃、红外气体检测仪

    ● 工作环境：温度：-40℃～+70℃，相对湿度：10-95%RH（常规）非凝露场合；压力：管道安装时0.1Mpa±20%（即正常大气压±20%），或：80kPa～120kPa  超出以上工况需选配预处理配件或预处理系统。

    ● 报警方式：默认：1 路，可选 2 路无源触点（干节点）输出，报警点可设置。选配：现场声光报警（详见 MIC-500S-A 系列）

    ● 连接电缆：4～20mA 选三芯屏蔽电缆，RS485 选四芯，距离超 1000 米时单根线径≥1.5mm；屏蔽层接大地。

    ● 输出信号：默认：①三(四)线制 4～20mA，可连接各种报警控制器、PLC、DCS 等各种控制系统；

        ②总线制 RS485（RTU），标准 modbus 协议；

        ③2 组继电器高低段报警开关量输出（标配 1 组，选配 1 组）；无源触点：30VDC 1A； 选配：两线制 4～20mA、0～20mA、1～5V、0～5V、0～10V、无线传输、网络传输、短信报警。

    ● 电气接口：3/4NPT 转接内螺纹（可选 M20*1.5 内螺纹、1/2NPT、G3/4、G1/2 转接内螺纹）

    ● 语言界面：中文或英文可设置，默认中文界面

    ● 防爆类型：隔爆型 ExdⅡCT6Gb

    ● 防护等级：IP67，防水溅、防尘

    ● 外壳材质：默认：高强度耐磨耐腐蚀铸铝；复杂恶劣环境可选:304 不锈钢，316 不锈钢外壳

    ● 外形尺寸：230×152×90mm(L×H×W)

    ● 选配附件：①一体式声光报警灯   ②分体式声光报警灯       ③24V 直流稳压电源  ④24V 开关电源

    ● 选配功能：无线传输（支持 433、LORA 等，其他信号模式可定制），把数据无线上传到远程控制中心

    ● PC监控选配件：

        ① 免费上位机软件    ② RS485/RS232 信号转换器    ③ USB/RS232 信号转换器    ④ TCP/IP 信号转换器

    ●  预处理选配件：

        ①内置泵、24VDC 采样泵、220AC 采样泵（采样距离 10 米）、真空泵（采样距离大于 40 米）

        ②减压阀、流量计

        ③除湿过滤筒、水汽过滤器

        ④常温高湿预处理系统 TH-1000、高温高湿/高温高湿高粉尘预处理系统 TH-2000/TH-3000

    ● 安装选配件：①壁挂式支架、U 型支架   ②防雨罩

        ③不锈钢螺纹焊座或法兰（需注明管道或法兰尺寸，如 DN50、DN15等）（MIC-500S 气室螺纹尺寸：M45*1.5（典型值）；M52*1.5（特殊气体））
