一、 重要注意事项：

1. 不要将本产品放置不稳定，易跌落的地方。
2. 避免将本产品直接暴露在太阳光和其它热源下。
3. 避免接触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境。
4. 请不要使用非本公司授权机构或人员，安装、修理、添加或拆装。

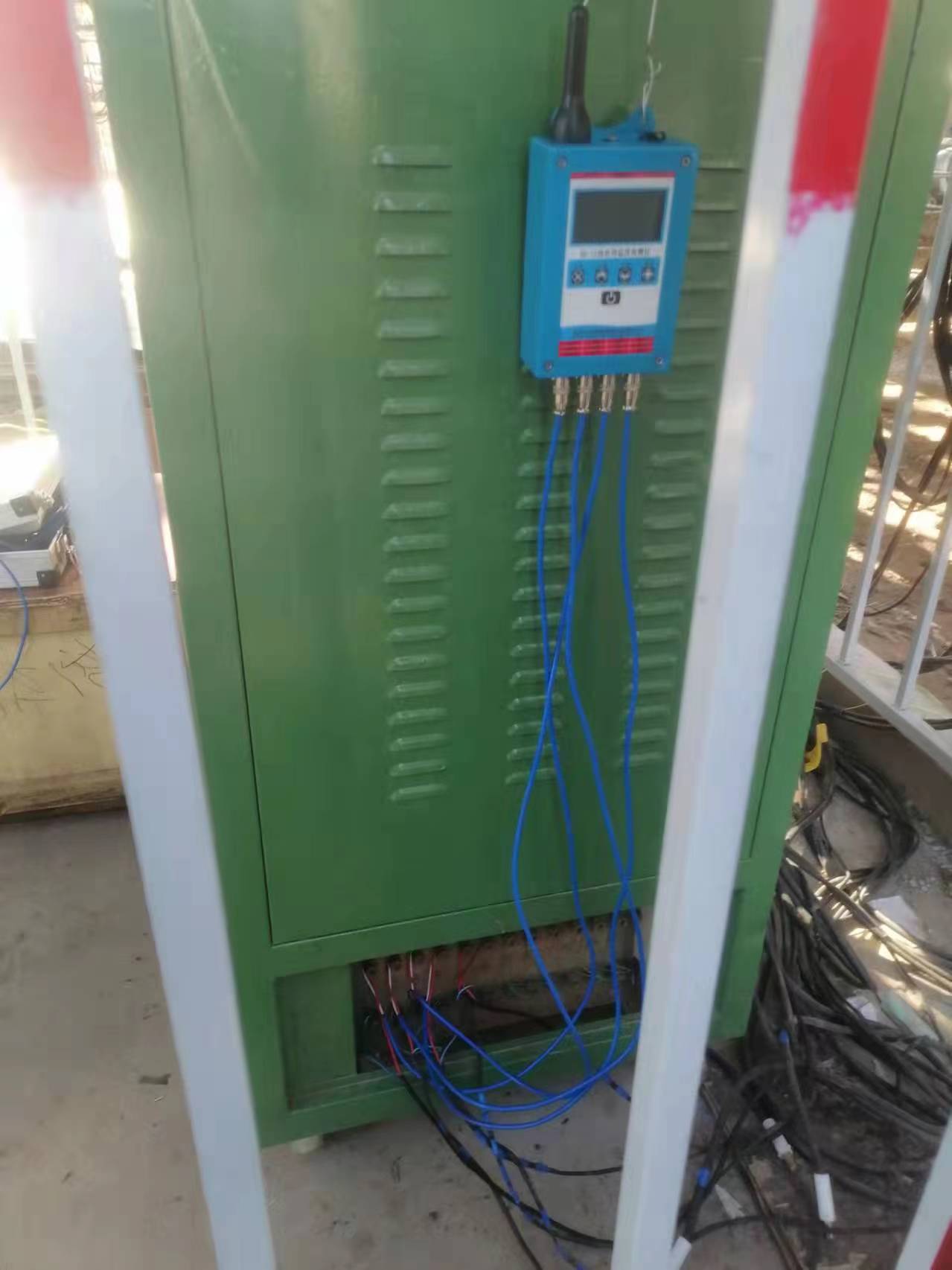

5. 请安装在合适的位置，比如安装在墙上，吊装在护栏上，并在专业人员指导下安装。

二、重要性能指标：

• 供电电压：12VDC
• 信号通道：12通道差分输入
• 测温精度：±2℃ %F.S
• 热电偶类型：K型
• 显示方式：3.1寸LCD液晶显示屏
• 采样点数： 12
• 测温范围：0-1000度
• 采样速率：1min~120min
• 保护等级：隔离电源
• 通    讯：物理层为RS485接口、平台层4G网络
• 存储空间：内置Flash 512M，可记录100万条数据
• 最高额定电压：12V
• 功能：＜1.2W
• 工作环境：温度-10~70℃  湿度5~95%RH
• 仪器尺寸：200*120*80mm
• 配置微信小程序查看数据
• 配置Web端查看数据

三、设备操作

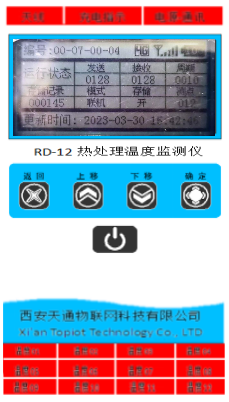

点击开机键，进入原始界面，系统会自动进入主页面，页面如下：

1、此次设备介绍选用中建三局项目上编号为10-00-00-04的设备

2、当前电量：100，（满电量100）

3、联机模式分为【联机】和【本地】两种采集模式，当前属于联机

4、周期：15代表15分钟采集一次。（可自行调整采集周期）

5. 信号：63，代表目前的NB信号强度。（满信号为63，信号不低于10就能正常往平台上发数据）。
6. 存储分为【开】与【关】两种状态，【开】为仪器内部存储，数据可通过软件导出数据；【关】为不存储数据，直接上发云平台（此功能须定制说明、默认直接上发云平台）。
7. 【发送】和【接收】：发送和接收一致，表示数据正常；发送0128，接收为0128，0128代表成功传输并后台接收了128组数据。
8. 存储记录：000145，表示设备内部存储了145条数据；
9. 【蓝牙】开关表蓝牙对传的开关（此功能须定制说明、默认没有此功能）。
10. 更新时间：2020-05-13   09:51:38 为当地实时时间，代表最新时间记录。
11. 该页面时点击【返回】键，设备会进行采集数据。在更新时间栏目中会显示“正在采集数据，请勿操作”

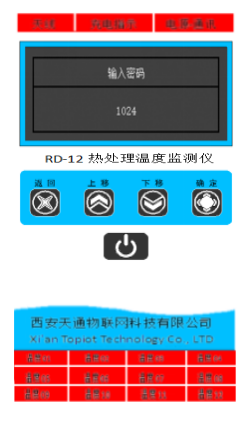

该页面时点击【确定】键，会进入输入密码界面，页面如下：

本次项目原始密码为1024（可根据需要进行修改），在进行密码输入时，【上移】键和【下移】键可以用来调节数字大小。点击【上移】键可以加大数值，点击【下移】键可以减小数值，输入完整密码后，点击【返回键】进入系统设置页面，页面如下：

该页面时点击【上移】键和【下移】键可以进行栏目选择，确定所选项目后点击【确定】键进入下一界面，长按【返回】键返回到主页面。

1、设备管理页面：

  通过修改设备编号可以实现远程定位该设备。

长按【返回】键返回到系统设置页面

2、记录查询页面：

T01-T12分别代表着设备的12个通道，而通道后面的数值则代表实时温度，例T03：058.9就代表着，3通道实时温度为058.9℃

长按【返回】键回到系统设置页面。

四、云平台使用介绍

网页版服务器登录连接：121.42.42.5:801

注意：Web端网页登录请使用以下三种【306浏览器极速模式、火狐浏览器、谷歌浏览器】。

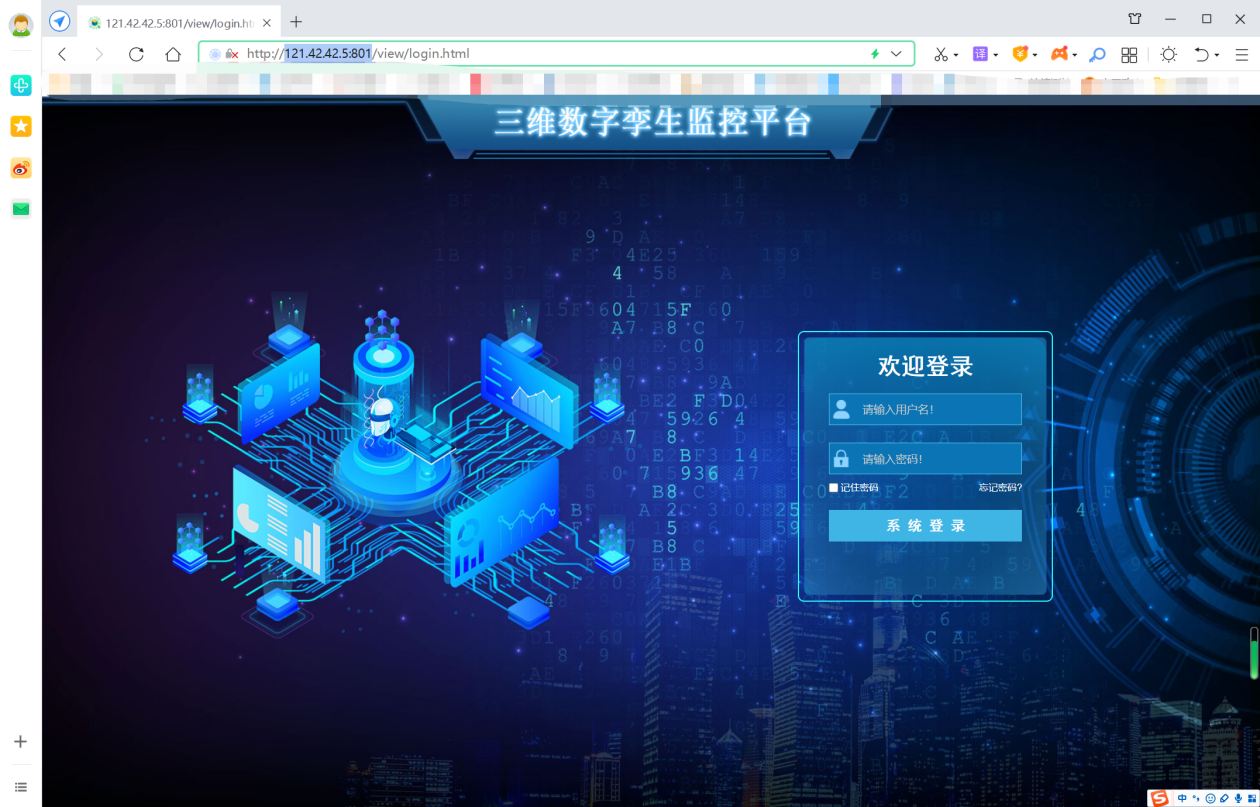

进入界面如下：

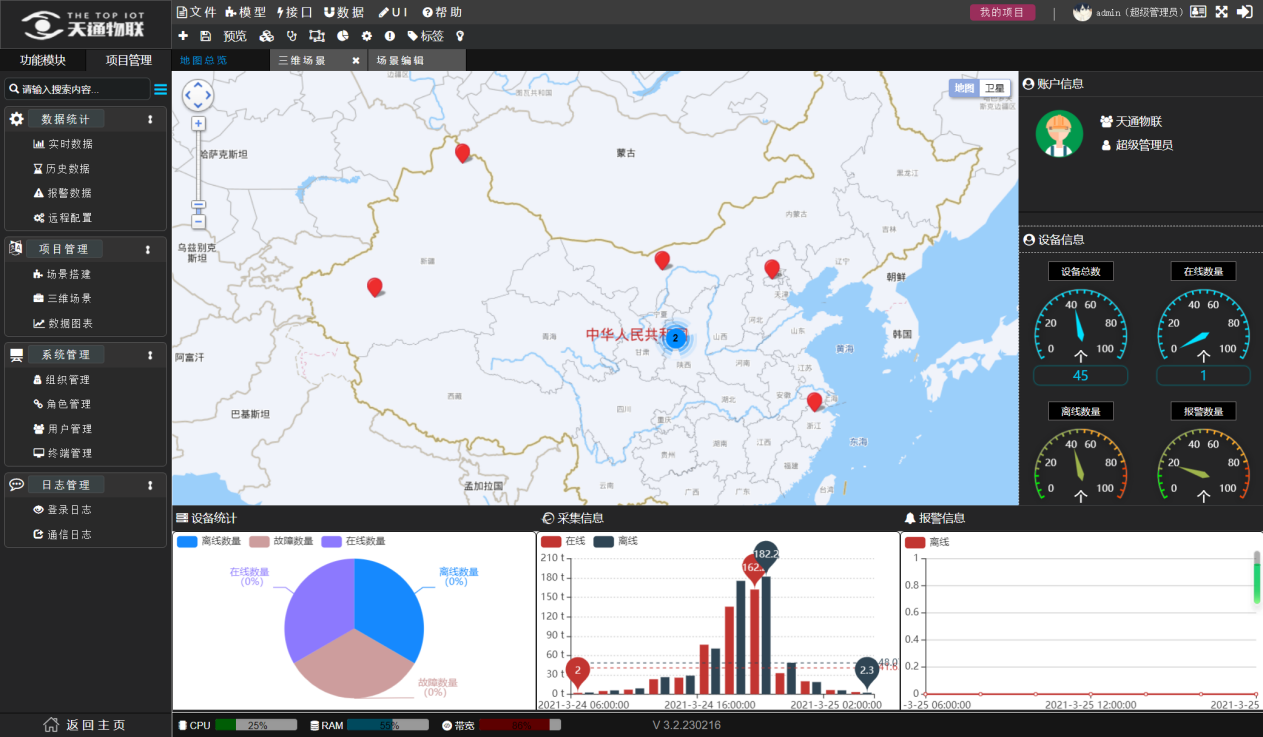

【用户名】和【密码】请联系厂家，厂家提供。所有的监测数据都可以在云平台进行查看，每个项目会根据具体情况设置账号与密码，此案例以石油化工监督站天津站项目为例介绍，点击【系统登录】后会直接进入数据平台，进行数据的实时查看，页面如下：

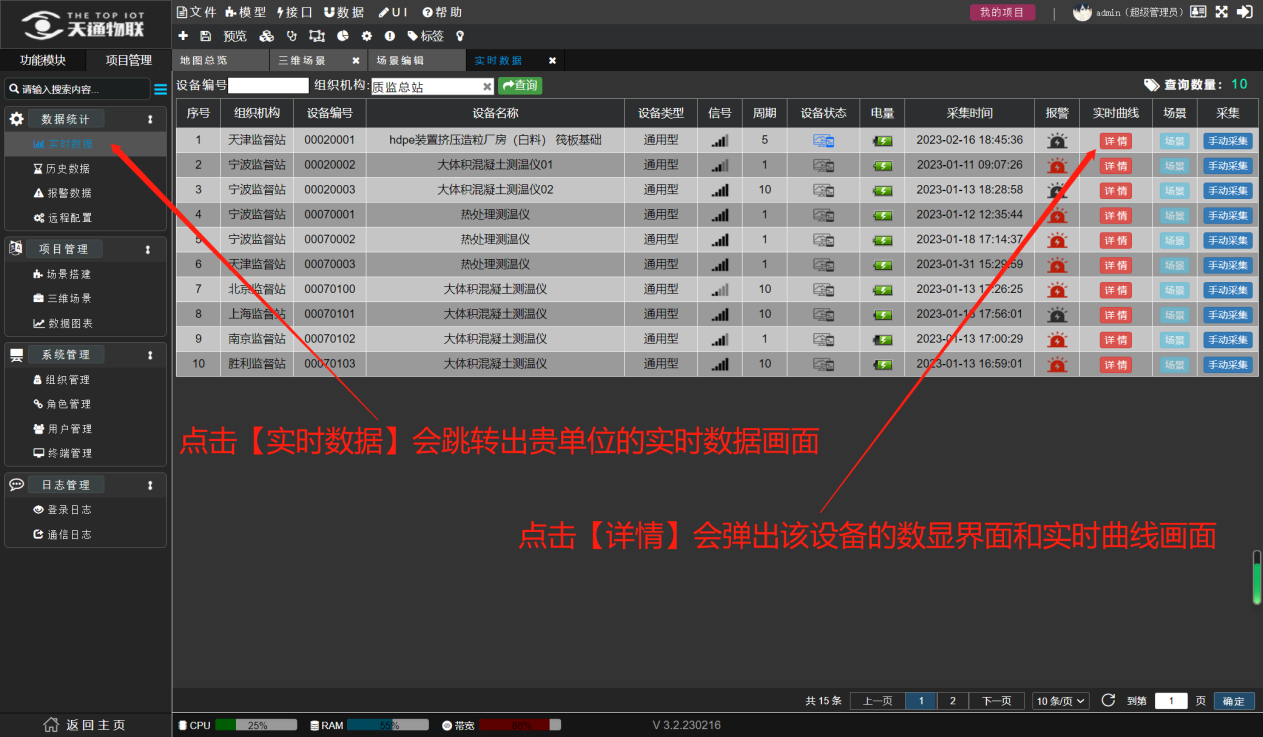

该界面时，可以实现对相关数据的实时监测，对实时数据、历史数据等各类数据进行查看与下载。实时数据画面如下：

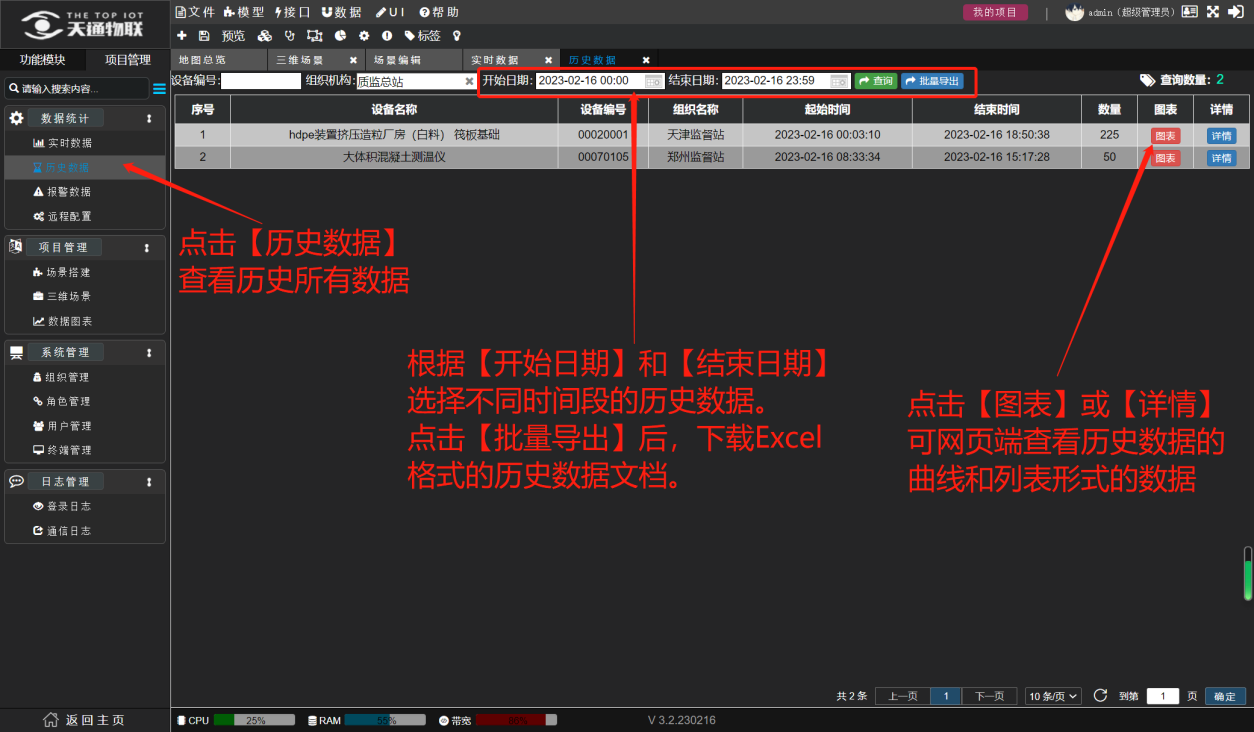

历史数据画面

• 手机端软件使用介绍

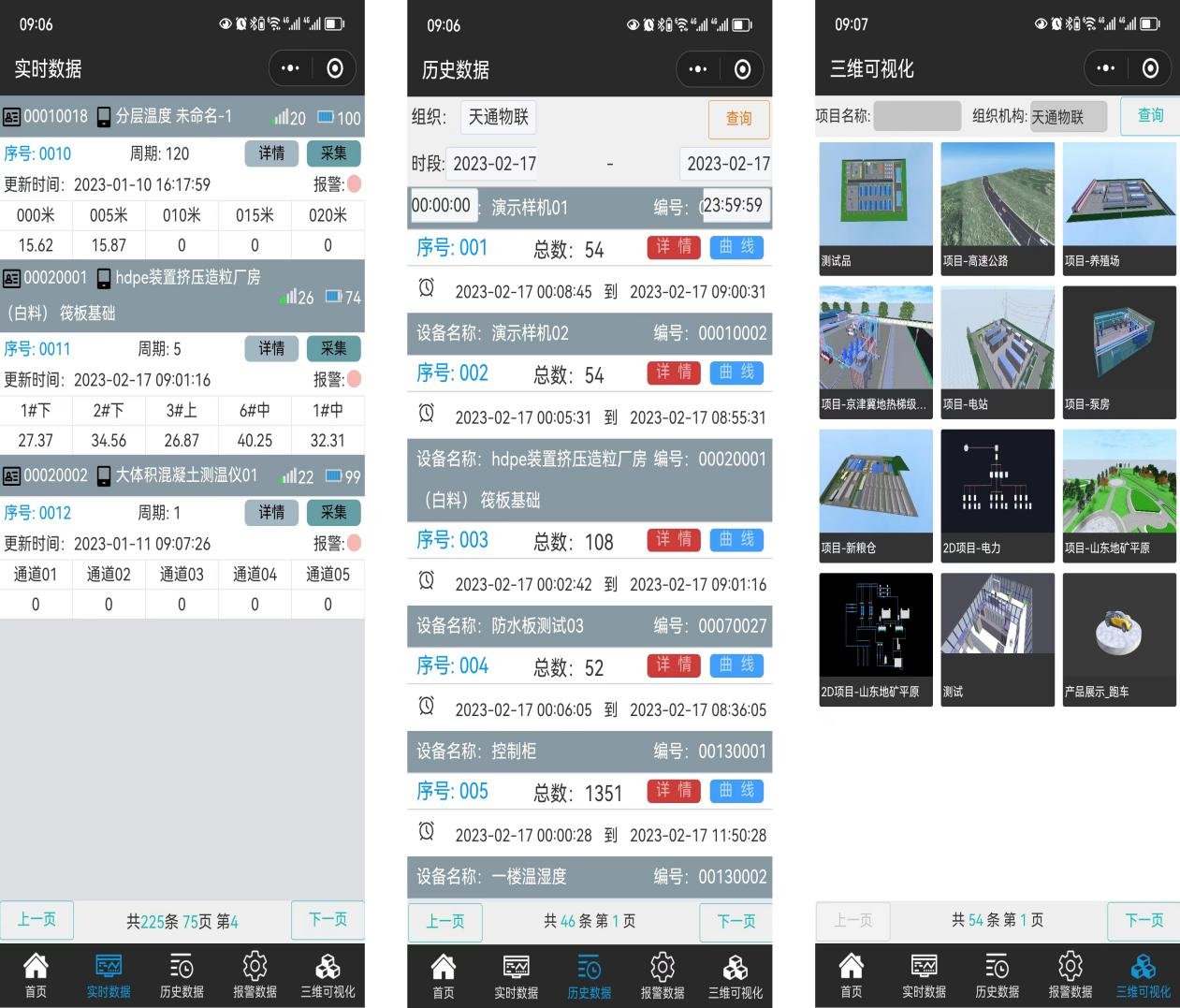

监测数据同时可用微信小程序端查看。

手机微信端查看时，只限于可以实现对相关数据的查看，对实时数据、历史数据等各类数据进行查看，不能下载。
