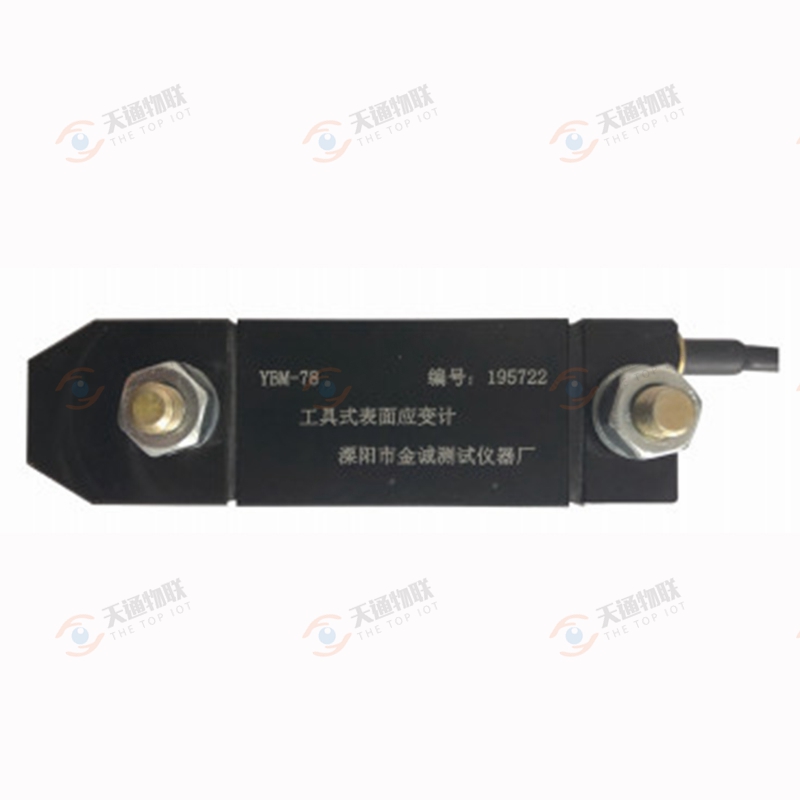

ST-M型工具式表面应变计
ST-M型工具式表面应变计采用高性能铝基弹性材料，经特殊的加工成形热处理，精选高精度电阻应变计作为敏感元件，经过粘贴组桥、修正等工艺制作 而成。
型号：ST-M
更新时间：[2024-11-19]
产品详情
在线咨询
ST-M型工具式表面应变计
一、简介：
工具式表面式应变计广泛适用于在建筑物或大型结构（如混凝土、钢结构、机械设备等）使用，测量埋设点的线性变形（应变）与应 力。该应变计采用高性能铝基弹性材料，经特殊的加工成形热处理，精选高精度电阻应变计作为敏感元件，经过粘贴组桥、修正等工艺制作 而成。它可与静态、静动态和动态应变数据采集系统连接，即可获得被测试结构的应变值。具有输出灵敏度高、线性好、稳定性好、构造 简单、安装使用方便等优点。
二、特点：
灵敏度高、线性度好、适应性强、构造简单、安装使用方便、无需防护、适合野外恶劣环境使用。
三、技术指标：
|
型号 |
ST-M型 |
|
测量范围（με） |
±1500或0-3000 |
|
灵敏度（με/mv/v） |
500 |
|
桥路电阻（Ω） |
350±1 |
|
非线性（%FS） |
≤±0.5 |
|
激励电压(V) |
2 |
|
漂移（με/h） |
≤±3 |
|
防护等级 |
IP67或IP68（长期监测） |
|
温度范围（℃） |
-30~80 |
|
标距（mm） |
78 |
|
外形尺寸（mm） |
115*32*13 |
|
重量（g） |
100&195（长期监测） |
|
线缆标配长度（m） |
1 |
注意，灵敏度默认桥压2V
四、接线方法：
红→电源+； 绿→电源-；
白→信号+； 黑→信号-；
屏蔽线→接地。
五、安装注意事项(推荐使用胶粘)
安装示意图：
1、请使用配套传感器安装块，焊接使用一般应用在钢结构监测场合，混凝土结构采用混凝土预埋、膨胀螺钉或AB胶进行粘接，注意安装块安装标距；
2、焊接前将被测钢结构表面进行打磨出平整焊接结合面，方便焊接；
3、安装块如采用点焊方式进行焊接，请勿长时间烧焊引起结构变形；
4、待固定完毕后，采用M8螺栓进行紧固，注意传感器安装方向与结构受力方向一致。
5、谨慎操作，拆卸过程请勿直接起拔传感器保护盖，拆卸安装过程中应避免重物敲击或跌落传感器；请勿超量程使用传感器。
