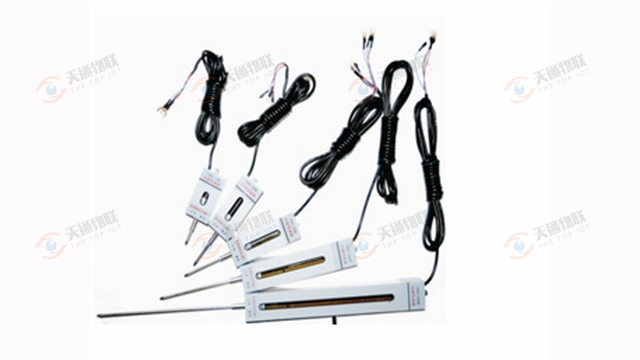

ST-D型位移传感器
型号：ST-D
更新时间：[2021-10-25]
产品详情
在线咨询
ST-D型位移传感器主要技术指标
|
型号 |
量程 （mm) |
全程输出(με) |
校正系数(με/mm) |
桥路电阻(Ω） |
外形尺寸（mm) |
自重 (g) |
测试反力(N) |
|
ST-D-10 |
±5 |
4000 |
0.0025 |
35 |
120*38*25 |
120 |
1.2-1.5 |
|
ST-D-30 |
±15 |
9000 |
0.003 |
47.5 |
160*38*25 |
140 |
1.0-2.0 |
|
ST-D-50 |
±25 |
10000 |
0.005 |
75 |
210*38*25 |
150 |
1.0-2.5 |
|
ST-D-100 |
±50 |
20000 |
0.005 |
75 |
310*38*25 |
250 |
1.0-3.0 |
|
ST-D-200 |
±100 |
20000 |
0.01 |
150 |
510*38*25 |
350 |
2.0-3.5 |
|
ST-D-300 |
±150 |
15000 |
0.02 |
300 |
710*38*25 |
600 |
2.0-3.5 |
|
ST-D-400 |
±200 |
20000 |
0.02 |
300 |
910*38*25 |
700 |
2.0-3.5 |
|
ST-D-600 |
±300 |
18000 |
0.0333 |
80 |
1330*50*40 |
2500 |
8.0-10.0 |
非线性：﹤0.2%
供桥电压：﹤10∨
测试精度：0.01mm
示值变化：﹤±3με（8小时）
基本误差：﹤±5με
使用温度范围：-35~﹢60℃
相对湿度：﹤94%
桥路类型：半桥或全桥
外接线长度：5米
接线方式：A(红)B（黑）C（蓝）
