ST-G型弓形表面应变传感器
进行静态、动静态和低频动态载荷试验的表面应变的长期检（监）测，该传感器采用全新的设计理念，充分利用弹性元件受力特性和特殊的加工工艺及贴片防潮密封措施
型号：ST-G
更新时间：[2021-10-25]
产品详情
在线咨询
ST-G型弓形表面应变传感器
一、特点及用途：
该产品可用于桥梁、大中型土木结构的钢结构和混凝土结构载荷试验中。可进行静态、动静态和低频动态载荷试验的表面应变的长期检（监）测，该传感器采用全新的设计理念，充分利用弹性元件受力特性和特殊的加工工艺及贴片防潮密封措施，采用了全桥结构的组桥方式，从而具有较高的灵敏度系数，长期稳定性较好。
该产品免除了直接粘贴应变片的繁重劳动，使用安装方便，只需要用502快速胶水或树脂AB胶，也可用机械法将传感器粘贴或固定在被测试件表面即可。试验结束后，又可揭下重复使用，性价比较高。

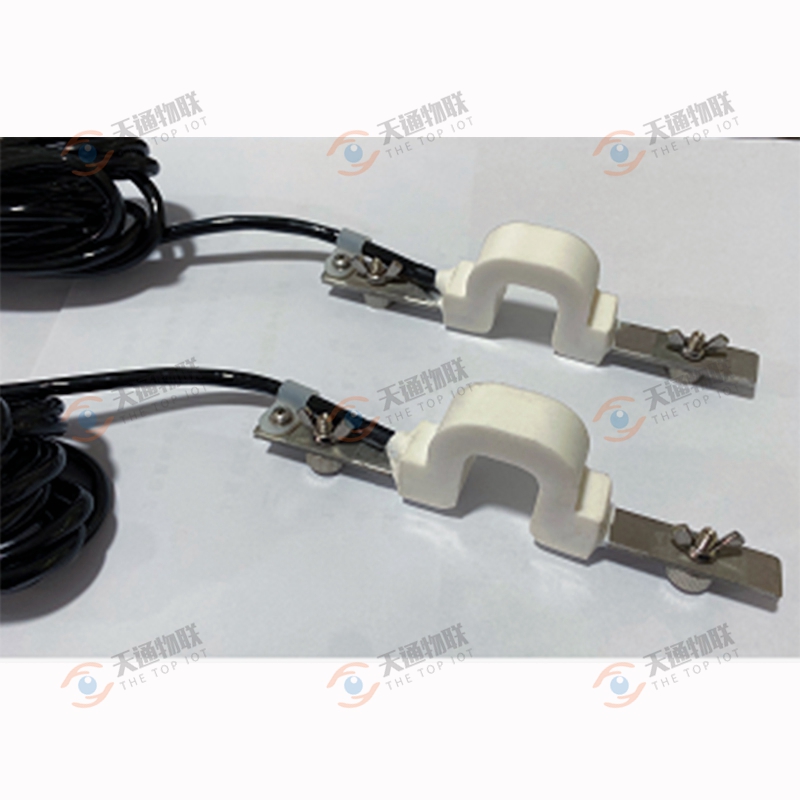

二、产品图片：
三、主要技术指标：
|
型号 |
ST-G型 |
|
标距（mm） |
100 |
|
适用范围 |
静态、动静态、低频动态试验 |
|
量程范围（με） |
±3000 |
|
测试精度（FS） |
≤0.5% |
|
激励电压（V） |
建议2VDC，最大不超过10VDC |
|
绝缘阻抗（MΩ） |
≥5000 |
|
桥路类型 |
全桥 |
|
桥路电阻（Ω） |
350±5 |
|
防护等级 |
IP68 |
|
使用温度范围（℃） |
-35~80 |
|
标准引线（M） |
1 |
