【产品介绍】

地源热泵空调系统利用土壤作为埋地管换热器的热源或热汇,对建筑物进行供热和供冷.在埋地管换热器设计中,土壤的导热系数是很重要的参数.而对地温进行长期可靠的监测显得特别重要。在现场实测土壤导热系数时测试时间要足够长,测试时工况稳定后的流体进出口及不同深度的温度会影响测试结果的准确性。因此地埋测温电缆的设计显得尤其重点。由北京博仁集智科技有限责任公司推出的TD-2009地源热泵温度场测控系统，硬件采取先进的ARM技术；上位机软件在2012年更新升级，使用.net语言技术设计，富有人性、直观明了；测温传感器直接封装在电缆内部，根据客户指定距离进行封装。目前该系统广泛应用于地埋管、地源热泵温度场检测、地埋换热井、竖井及地源热泵系统进行地温监测，因本系统的可靠性和稳定性在诸多工程中已得到了验证并取得了较好的口啤。

【系统应用】

针对U型管口径小的问题，本系统选用美国进口的数字传感器，可应用于：

1.地埋管回填材料与地源热泵地下温度场的测试分析

2.U型垂直埋管换热器管群间热干扰的研究

3.U型管地源热泵系统性能及地下温度场的研究

4.地源热泵地埋管的传热性能实验研究

5.地源热泵地埋管换热器传热研究

6.埋地换热器含水层内传热的数值模拟与实验研究

【系统功能】

1、 温度在线监测、定时采集

2、 温度预警、短信报警（需定制）、声光报警（需定制）

3、 数据存储、回放、分析

【技术参数】

1、测量范围： -55℃ ～ +125℃

2、精      度： 0.3℃ (-20℃ ～ +80℃)

3、分  辨 率： 0.1℃

4、采样点数： 小于512

5、巡检周期： 大于10 s（可设置）

6、报警阈值： -55℃ ～ +125℃

7、传输技术： RS485、RF(射频技术)、GPRS、手持仪

8、测点线长： 小于350 m

9、供电方式： AC220V /外接大容量锂电池(续航7-30天)

10、通讯接口： USB

11、工作温度： -30℃ ～ +80℃

12、工作湿度： 小于90%RH

13、电缆防护等级：IP68、IP69K

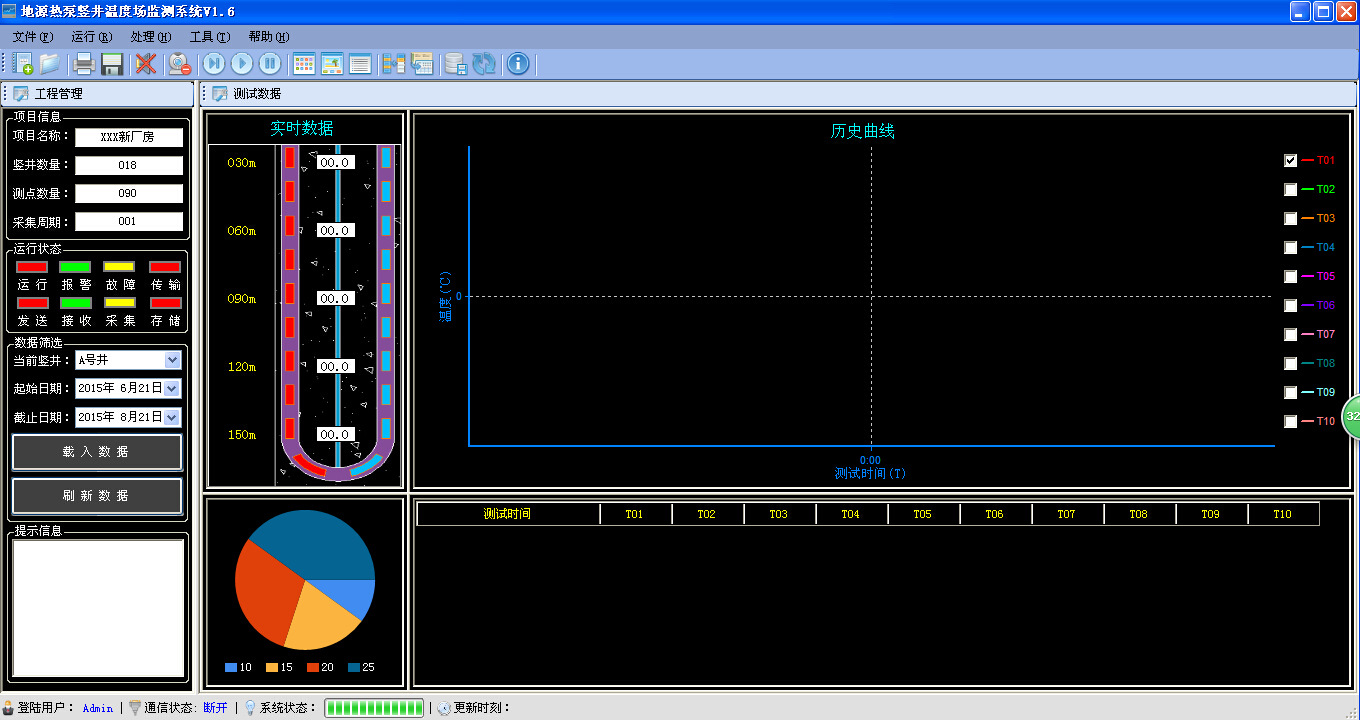

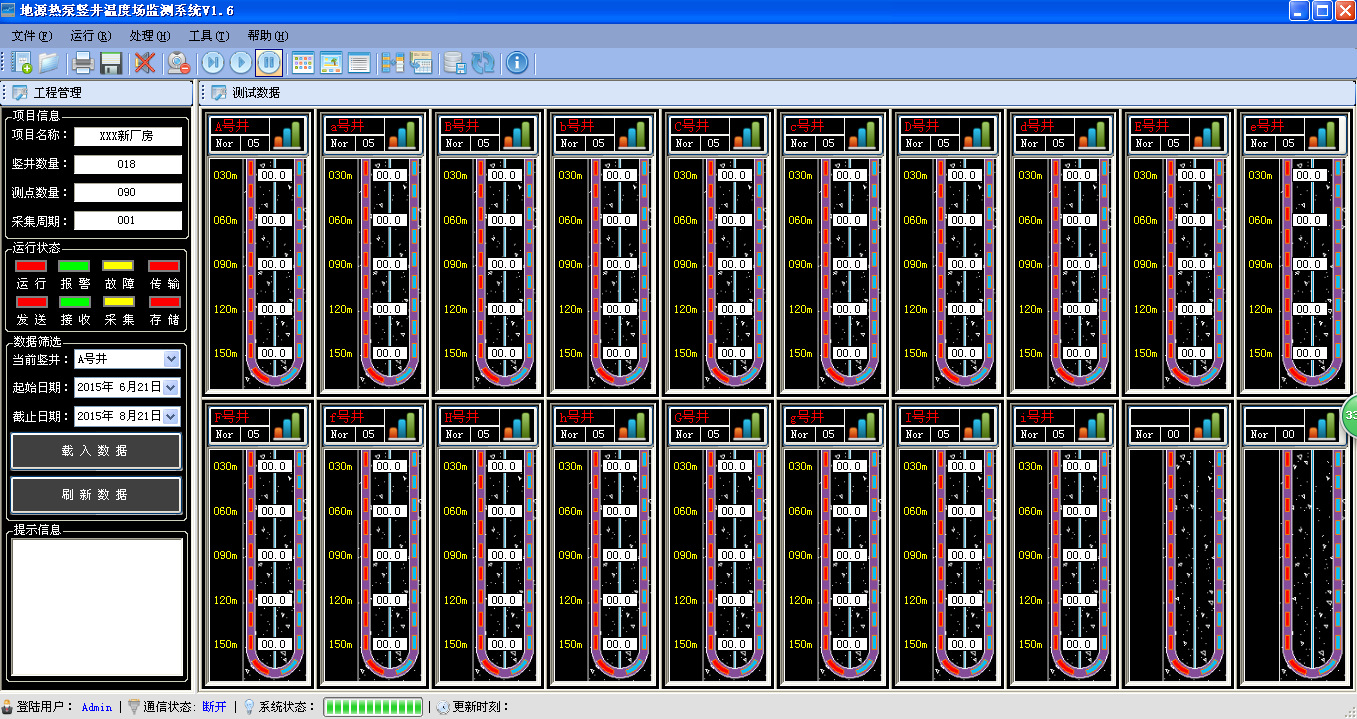

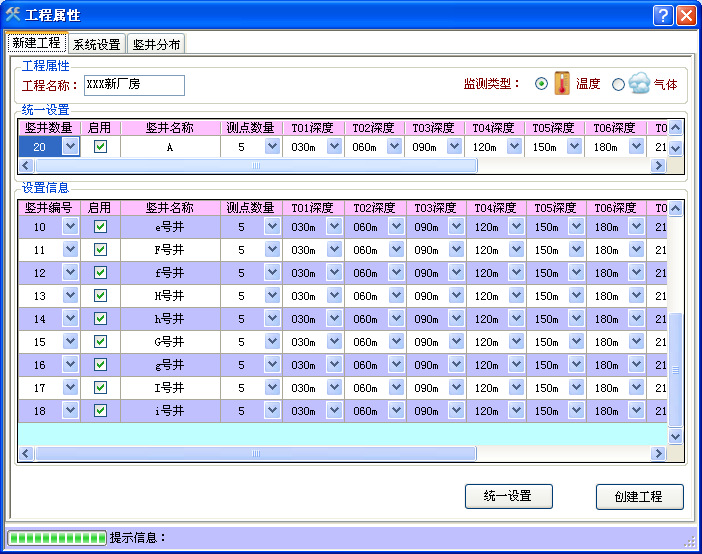

【软件介绍】       软件使用高级.net语言编写，多个独立数据库，功能完善；可打印报表、曲线等；建立物理模型，更加直观，精准的找到实际点的温度状态。单口井独立查看，可物理模型和历史曲线同时查看。      独立数据库，用户可是根据实际工程项目修改相关信息，例如工程名称、测温井数量、测温编号、每口测温井的测温点数、测温点位置、测温点深度等等。

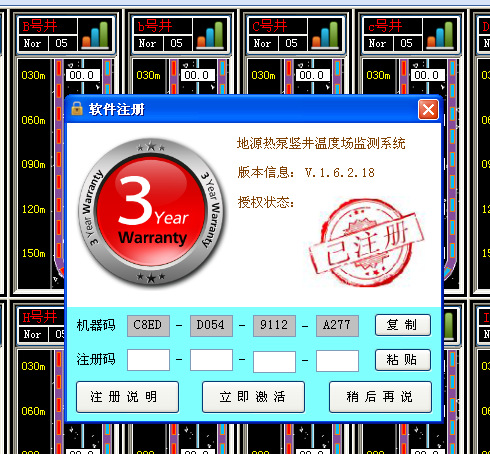

     用户权限设置、注册权、登录密码等，更有效的保护测试环境；杜绝了非管理人员，胡乱操作而影响测试结果。

【产品优势】

1、 多种组网测试方式，可适用于各种环境。GPRS服务器型，无距离限制，数据直接上传至服务器，多个用户端进行监管，主要适用于政府部门针对大区域地区多个点单口井进行集中联动监测。RF无线射频型，传输距离视距3公里，单个用户端进行监管，适用于高校、集团企业等，针对一片场地或项目进行能耗节约控制。R485型和手持仪型针对单个客户端，适用于高效实验或物业管理等。

2、 TD-2009硬件部分采用低功耗技术，最小待机电流20uA。

3、 超长距离，最深可测1000米深井。

4、 TD-2009单个分机支持512个测温点，如现场温度场布点超过512个，可累加分机；主机可挂32个分机。

5、 测温电缆经过出厂检测和校验，具有一定的防水、抗拉、抗压能力。

6、 测温电缆内置M8的不锈钢丝，增大了其使用寿命。

【感温电缆下井注意事项】

1、 建议将测温电缆放置于U型管管内，为了后期对测温电缆的维护。如若不能置于内部，请小心操作，做好保护措施，防止电缆下下井过程中被利刃划伤，以保持电缆的耐压及防水能力，增强电缆的使用寿命。

2、 测温电缆为三芯线，其中一根M8为抗拉钢丝，另外两根黄色线为信号线、棕色线为地线。

3、 测温电缆可根据客户不同需求定制。

      传统用PT100温度传感定制的感温电缆，会因为电缆长度及电缆因受热环境的变化等原因，而导致温度精度的的偏差，从而影响测试结果的准确性。而我公司的测温电缆采用美国进口的数字传感器，采用单总线的方式设计、连接方便、精度高、抗干扰能力强不受环境影响，从而得到广泛应用。
