TH212深水测温仪是本公司自行研究设计生产的国内深水领域第一款多通道测温设备。该产品融入了本公司的最新研究成果和专有技术,使其兼备优良的性能和低廉的价格，采用了独特的设计理念，融合了先进测试原理使它完全超越了传统的测试仪器，代表了温度检测的最新发展方向。无论在何种苛刻的测试环境下，都会有出类拔萃的表现。该系统由系统主控机，终端测温仪及功能完备的上位机管理软件组成。具有精度高、响应速度快、操作灵活，界面直观，组网方便，抗干扰性强等优良特性。是工程测试人员的理想选择。

仪器参数

  (1)  测量范围：-50℃～+300℃

  (2)  精    度： ±0.1℃(-20℃ ～+80℃)

  (3)  分 辨 率：0.1℃

  (4)  采样点数：24（最高可到256）

  (5)  巡检周期： 大于等于10 s

  (6)  报警阈值： 可任意设置

  (7)  数据输出：TFT彩屏/  PC

  (8)  测点线长： 小于300 m

  (9)  供电方式：AC220V

  (10)通讯接口：RS232

  (11)额定功率： 25W

  (12)工作温度： -10℃～ +80℃（仪器）

  (13)工作湿度： 小于90%RH

  (14)传感器规格：Φ10×70mm（不锈钢管）

  备注：该仪器用于深水测温，适用于水井，热水井，海洋、静态或动态液体、气体、及某一空间的温度，测量温度-30～130℃，测量深度可根据客户要求定制。深水测温仪是TFT真彩屏显示的温度测试仪，直观清晰，测温精度高，使用方便，便于操作。

 面板及功能区说明

1. 4. 操作说明

l 测试参数设定：

测试参数包括系统组态，通道组态，单机测试，联机测试 ，历史记录，数据转储共六个。其中系统组态 为系统配备的终端温度检测仪的数目。通道组态为系统采集单通道温度信息。报警模式 分为上限报警和下限报警，分别对应高于和低于报警阈值的报警模式。报警阈值 为系统触发报警的温度值。这四个参数的设定方式完全相同。其中历史记录，数据转储为附加功能，需定制。单机测试与联机测试下面有详细说明，这里不再赘述。

l 开始单机测试：

在主菜单下通过左右方向键和确定键进入界面——>单机测试即可看到单机测试的结果和报警状态。当报警时相应温度值变为红色。

l 开始联机测试：

1. A. 测试前确保计算机上成功安装本仪器配套软件测试系统，并且计算机要有RS232串行通信接口，如没有可以使用USB to RS232模块转接。
2. B. 由于软件功能过于强大和完善，不便于详述。这里只是介绍了简易的测试步骤，更多体验请参见软件的帮助系统。

下位机（仪器）设定

确定仪器状态正常后，在主菜单下通过上下方向键和确定键进入界面——>联机模式。进入后屏幕将显示联机测试界面，等待上位机控制。

上位机（计算机上的软件系统）设定

下位机设定好后，启动计算机上的上位机测试系统。按以下步骤进行操作：

1) 通信设置

    由菜单栏的设置——>通信设置。打开通信设置面板，在端口列表里选择一个扫描到的端口号，单击测试按钮。如通信正常将提示通信成功，否者根据提示重新测试。通信正常后按确定按钮退出通信设置。

2) 新建工程

    由主菜单的文件——>新建工程。打开新建工程面板，在各个选项里设定相应的参数后按确定按钮。如设定的参数无误则新建工程面板将自动关闭，否者将提示错误信息。根据提示修改后重新单击确定按钮，直至通过。

3) 开始联机测试

由主菜单的运行——>开始测试。启动联机模式测试。测试数据将以曲线和数据形式同时实时更新。并在记录目录创建一个以该时刻命名的数据文件，用于存储测试结果。如0904135337 表示的是9月4日13点53分的测试记录。

    4） 查看测试记录

由菜单栏的设置——>测试记录。启动记录存储目录，在该目录下可以找到已存储的测试结果。

5.软件说明

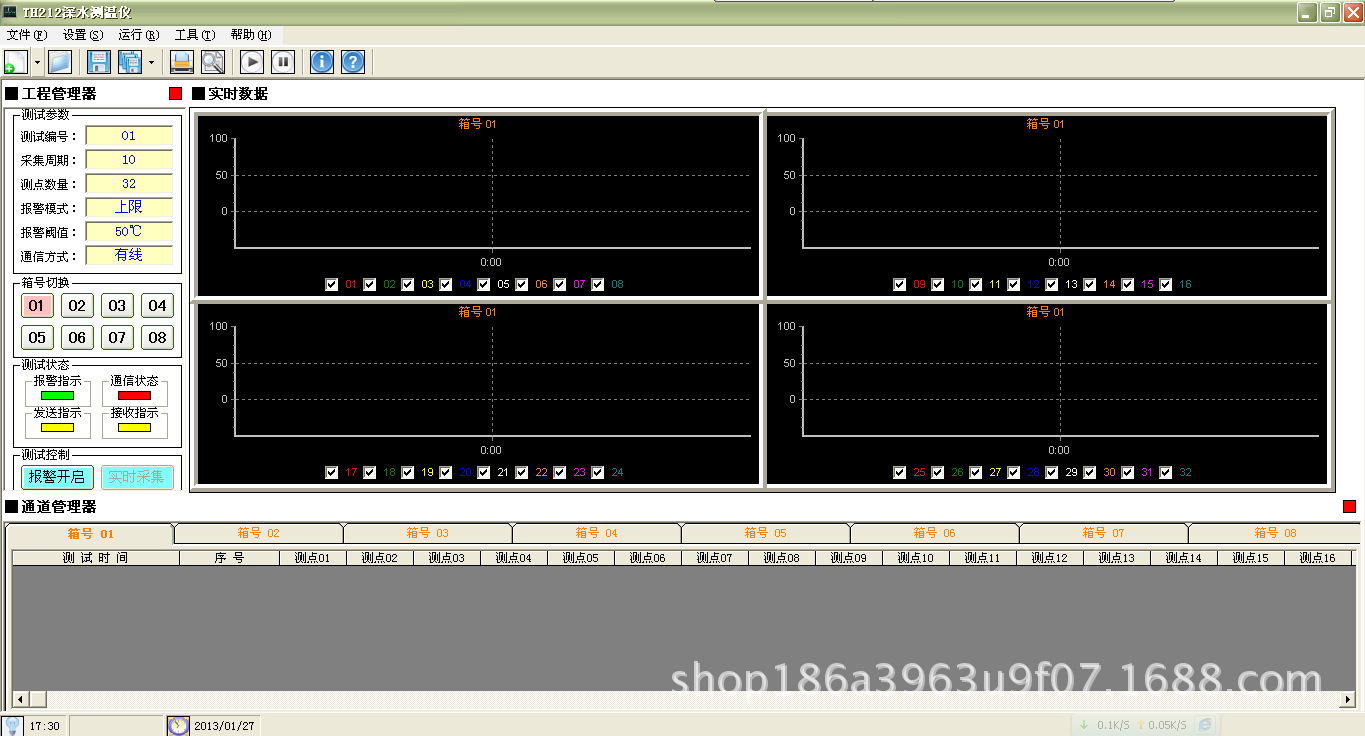

    下图为TH212深水测温仪软件整体界面，分别包涵工程管理器、实时数据、通道管理器显示框。

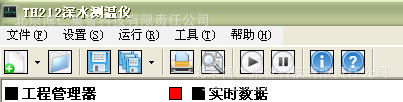

下图为导航栏，文件选项里有“打开工程”“新建工程”“工程另存为”“打印”等等选项。设置里有“通讯设置”“曲线设置”“图表设置”“自动存储”“测试记录”等等选项。用户可以根据配套软件自行了解，这里不再赘述。

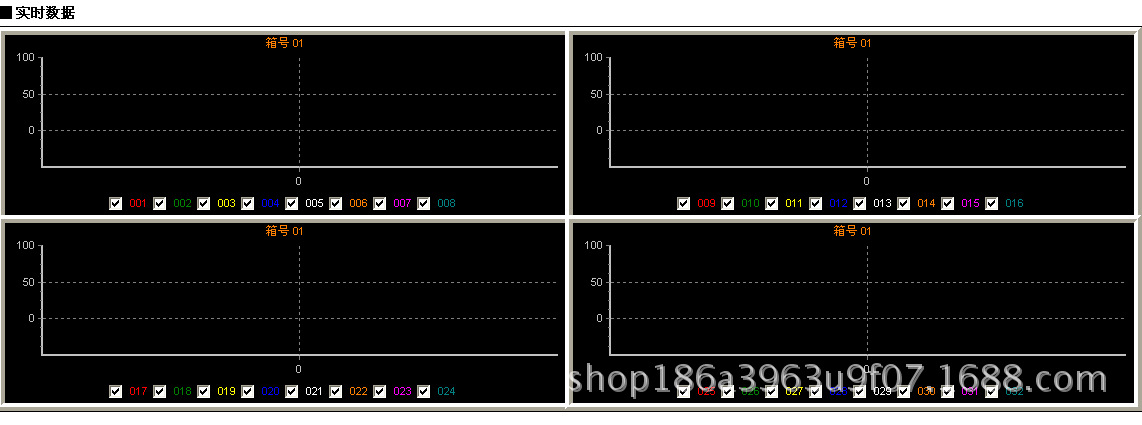

    下图为实时数据界面，可现实一个从机实时采集的数据曲线，分4个小窗口，每一个窗口显示8路曲线。

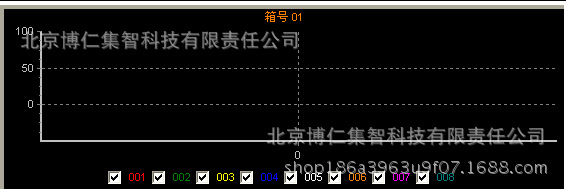

     下图为小图的放大界面，不工作的通道可以通过下面打勾处影藏不显示曲线。且双击四分之一界面可放大该窗口，鼠标左键按住往下拖动后松开，可以放大显示坐标，鼠标左键按住向上移动，可以缩小显示坐标。


下图为实时采集时的列表显示。可以显示每个通道的数据与采集时间。列表显示框里也有从机箱号的选择。

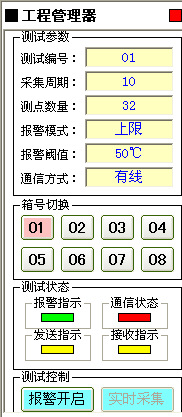

    下图为工程管理器，包涵了测试参数、箱号切换、测试状态、测试控制小型四个管理器。

测试参数栏中：

1.采集周期可以修改，最小周期为10S。

2.报价模式可以设定“上限”与“下限”。

3.报警阈值可以随意更改，看工程需要。

箱号切换栏中有“01”至“08”8个按钮。此功能一般用于多个从机中，由此切换显示不同从机的曲线显示和列表显示。

测试状态栏中，其中红的表示通讯不成功，绿的表示通讯正常。

测试控制栏里，包涵“报警开启”与“实时采集”。

注意事项

TH212深水测温仪为接触式测温仪，使用时将仪表的传感器前端感温部分与被测物充分接触以迅速传导热量，使传感器感温部分的温度与被测物的温度尽快趋于相同，显示部分将传感器传导的温度信号转化为直观的温度数值，从而达到温度测量目的。最终的测量精度不仅取决于仪表和传感器的准确性，还与被测物所处的环境温度，及热学性质和结构形态有关。所以在使用时还应注意测量方法

一般传感器的敏感部位在传感器金属保护管前端5mm左右，故测量时要将传感器尽可能探入被侧物体内部或紧贴其表面以减少测量误差。测温的快慢与传感器的性能和被测物体及测量方法有关。传感器敏感部位热容量越小，导热性能越好；被测物体相对热容量越大，导热性能越好；传感器与被测物体接触越紧，接触面积越大，测量时间越短，反之则长。

传感器的热响应时间一般为几秒到几十秒，但响应时间并不是测准时间，一般测准时间要稍长些，要等到数值显示稳定或数值变化与温度变化同步即可。

该产品应避免长期在多粉尘，极限温湿度的条件下工作。应远离热源、放射源、腐蚀、氧化环境。

撞击、挤压、静电等均可造成产品不可恢复的损坏或功能性故障，

使用和保存过程中请妥善处理。

请勿尝试自行拆解本产品,维修工作限由原厂授权工作人员进行，以免造成损坏。
